會考108自然

圖(二十)為維管束植物體內物質流向的示意圖,甲為維管束內運輸物質的管道,乙為此種管道內主要的運送物質,箭頭表示乙物質在不同時間點於管道內可能的流動方向｡下列有關甲和乙的敘述,何者最合理?

(A)甲位在木質部,乙為醣類
(B)甲位在韌皮部,乙為醣類
(C)甲位在木質部,乙為礦物質
(D)甲位在韌皮部,乙為礦物質

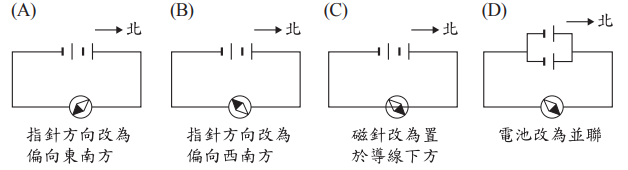

小華畫了一張電流的磁效應實驗示意圖,如圖(二十一)所示,圖中磁針放置於導線的上方,磁針黑色部分為N極,所指方向為磁場方向｡老師發現此示意圖並不合理,則下列哪一個修改方式的示意圖最為合理?

一個均勻的正立方體木塊,其密度為0.5g/cm³,且任一面的面積皆為A cm²,將此木塊置於密度為1.0g/cm³的純水中,待平衡後,木塊底部距離水面的深度為h cm,如圖(二十二)所示｡再於木塊上方正中央處放置一個質量為300g的砝碼,平衡後木塊底部距離水面的深度變為(h+3)cm,且木塊底面與水面仍保持平行,則此木塊任一面的面積A cm²應為多少?

(A)100 cm²
(B)150 cm²
(C)200 cm²
(D)600 cm²

已知利用相同茶樹的葉片但不同的製作過程,可得綠茶及紅茶｡茶葉中所含的酵素X在超過70℃後,就無法再有催化能力｡圖(二十三)為製作綠茶及紅茶時的四個步驟(依序由步驟I→II→III→IV)及其溫度調控示意圖,比較四個步驟中綠茶及紅茶的酵素X之活性,下列何者最合理?

(A)步驟I結束時:綠茶>紅茶
(B)步驟II結束時:綠茶=紅茶
(C)步驟III結束時:綠茶<紅茶
(D)步驟IV結束時:綠茶=紅茶

甲､乙､丙､丁四個木塊的質量均為2kg,分別置於不同的水平桌面上,並對木塊施以兩個方向相反的水平力,圖(二十四)為四個木塊的受力情形及其運動狀態,則此時哪一個木塊所受合力大小為1N?

(A)甲
(B)乙
(C)丙
(D)丁

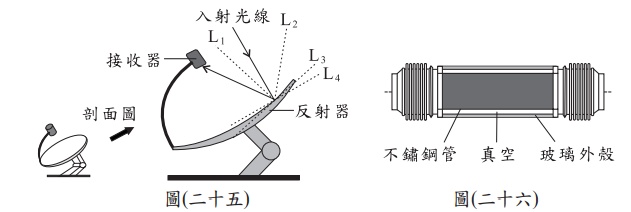

【題組:第47題到第48題】太陽能是一種再生能源,其中一種太陽能發電方式是使用如圖(二十五)所示的拋物面碟式收集器來收集太陽能｡圖中的反射器可使太陽光會聚於接收器,加熱流經接收器內部的物質,進而達到發電的目的｡
圖(二十六)為接收器內部構造的示意圖,其內部為一個不鏽鋼管,外罩一個玻璃外殼,玻璃外殼與不鏽鋼管之間為真空部分,真空部分可有效的減少熱量的損失與管壁的氧化｡
圖(二十五)中的入射光線經反射器反射後照射於接收器上,則此時法線應為圖上的哪一條虛線?
(A)L₁
(B)L₂
(C)L₃
(D)L₄

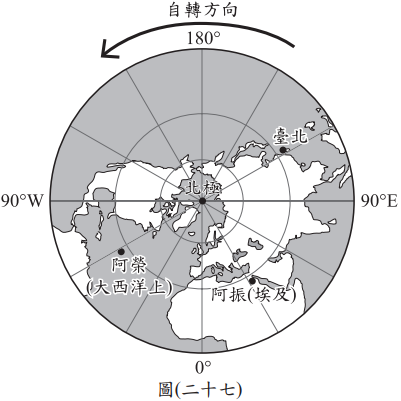

【題組:第49題到第50題】阿振與阿榮兩兄弟分別出國旅行,某日阿振在埃及旅行時走到了東經31.5度,北緯25度的某處,與臺北(東經121.5度,北緯25度)的經度正好相差90度;而同一時間的阿榮則位於大西洋上西經58.5度,北緯25度的某處,與臺北的經度正好相差180度,如圖(二十七)所示,兩兄弟相約拍下當天月亮的照片｡若此時臺北當天所見的月相是滿月,則同一天內阿振與阿榮所在地的月相應最接近下列何者?
(A)阿振:新月;阿榮:新月
(B)阿振:滿月;阿榮:滿月
(C)阿振:上弦月;阿榮:新月
(D)阿振:下弦月;阿榮:新月
